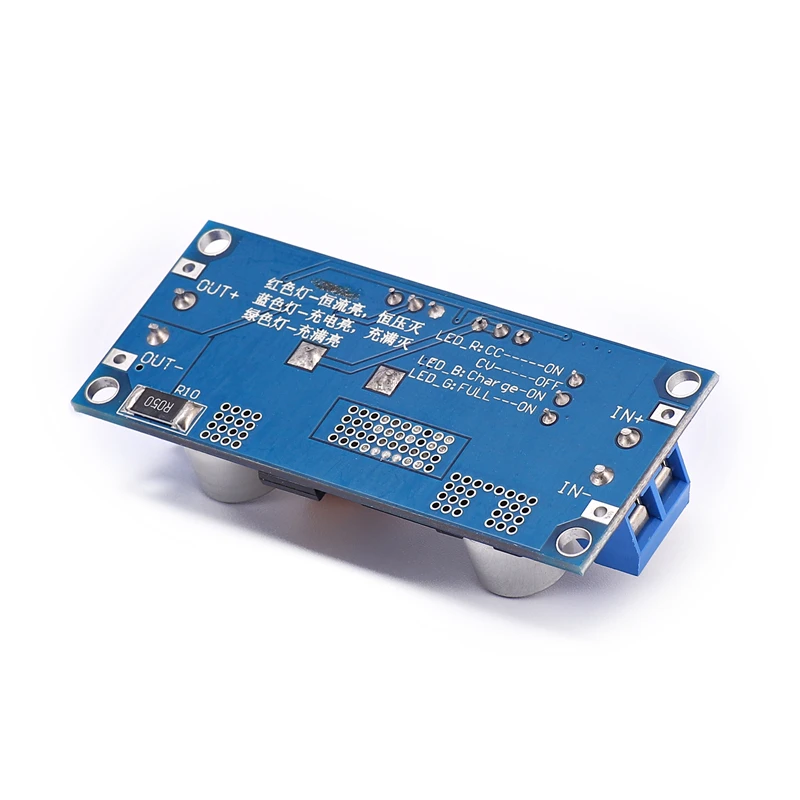

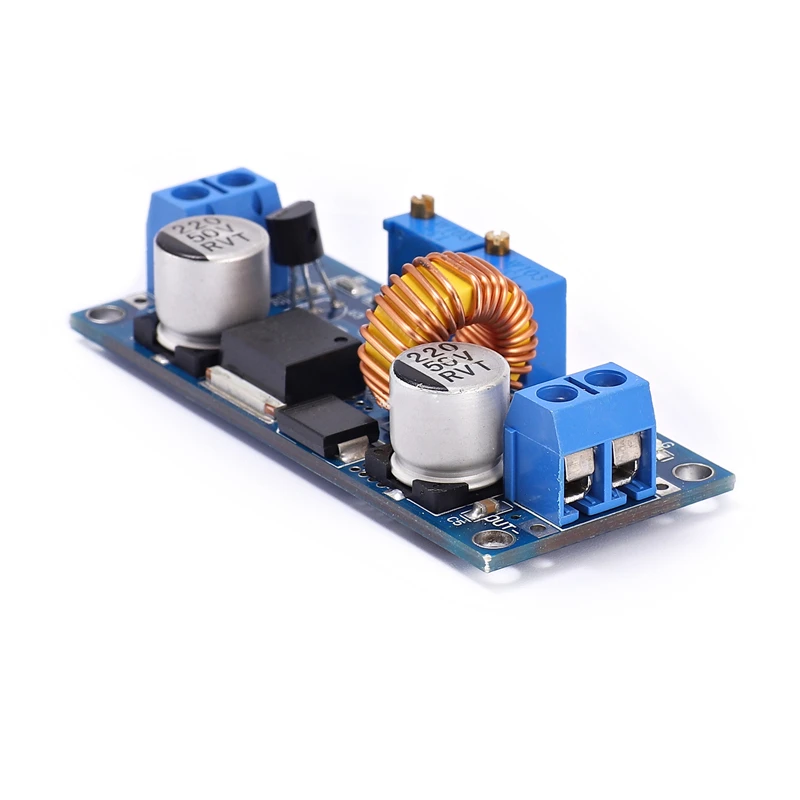

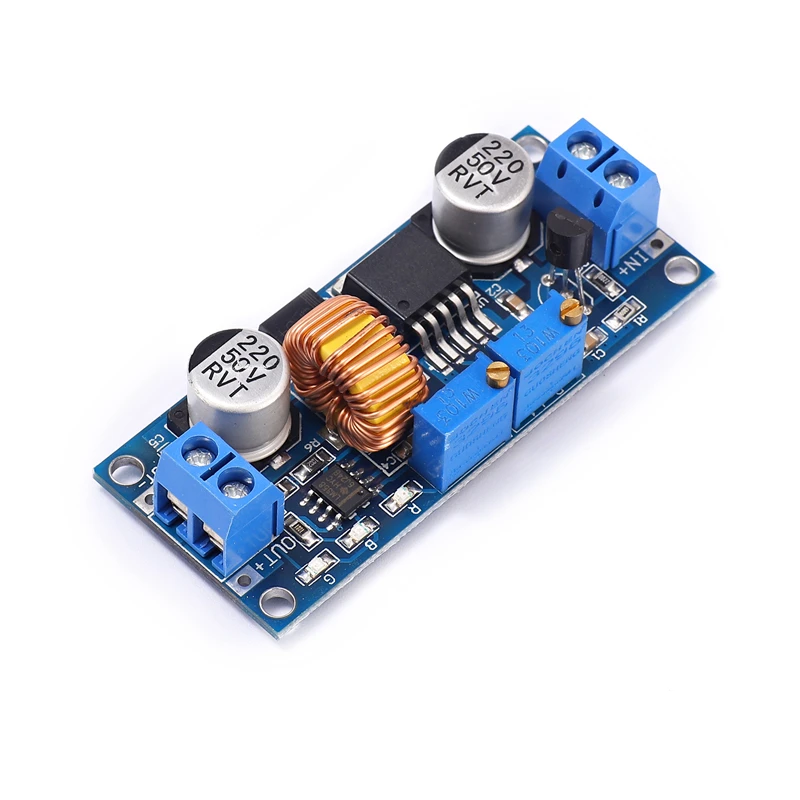

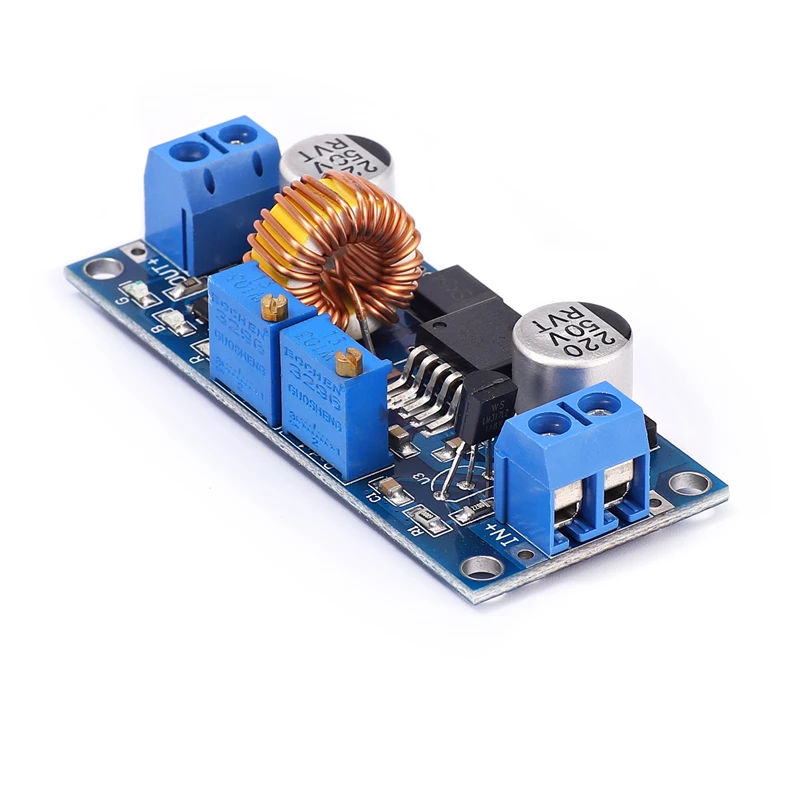

YS-07 высокий ток 5А постоянное напряжение постоянный ток понижающий модуль питания светодиодный драйвер литиевая батарея Зарядка

Модуль основные характеристики:

1. Высокая мощность, высокая эффективность, 5А, низкая пульсация;

2. Три в одном:

(1) используется как обычный понижающий модуль с возможностью защиты от перегрузки по току;

(2) используется в качестве зарядного устройства для различных литиевых батарей напряжения, батарей, никель-кадмиевых никель-водородных батарей (батарей), для солнечных панелей, ветровых турбин и т. Д.;

(3) используется как мощный светодиодный модуль постоянного тока;

3. Есть два режима постоянного напряжения и постоянного тока, и есть индикаторы, чтобы указать, в каком режиме модуль в настоящее время;

4. При использовании в качестве литиевого зарядного устройства, вы можете установить напряжение поплавка и ток заряда.

Зарядка или уже полная;

5. С ограничением тока, модуль не будет выгорать, даже если выход короткий замыкание.

Во-первых, параметры модуля

Входное напряжение: 4-38 в

Выходное напряжение: 1,25-36 в непрерывно регулируемый

Выходной ток: регулируемый, до 5А

Выходная мощность: до 75 Вт

Рабочая температура:-40 ~ + 85 градусов

Рабочая частота 180 кГц

Эффективность преобразования: до 96%

Защита от короткого замыкания: Да (ограниченный ток 8A)

Защита от перегрева: Да (автоматически выключается выход после перегрева)

Защита обратного подключения: нет, (при необходимости, введите большой токовый диод в входной струне)

Способ установки: 4 3 мм шелк

Метод проводки: клеммный блок или паяльный терминал, V-IN вход, V-OUT выход

Размер модуля: длина 61,7 мм ширина 26,2 мм высота 15 мм

Вес: 25 г

Во-вторых, сфера применения

1. Используйте как обычный модуль с защитой от перегрузки по току

Инструкции по уходу за изделием

(1) Отрегулируйте позиционер постоянного напряжения, чтобы выходное напряжение достигло желаемого напряжения.

(2) Используйте мультиметр 10А ток файла для измерения выходного короткого замыкания тока (непосредственно Подключите два тестовых провода к выходному терминалу), и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достигал предварительно заданного значения защиты от перегрузки по току. (Например, если текущее значение, отображаемое мультиметром, 4А, то максимальный ток может достигать 4А при использовании модуля, и красный индикатор тока постоянного напряжения будет включен, когда ток достигает 4А, в противном случае индикатор будет выключен)

Примечание: При использовании в этом состоянии, так как выход имеет текущий Пробоотборный резистор 0,05 Ом, будет падение напряжения 0 ~ 0,3 в после подключения нагрузки. Это нормальная ситуация! Это падение напряжения не вытягивается вашей нагрузкой, но падает на Пробоотборный резистор.

2. Используйте в качестве зарядного устройства

Модули без функции постоянного тока не могут использоваться для зарядки аккумулятора. Поскольку разница в напряжении между аккумулятором и зарядным устройством, потребляющим электричество, слишком большая, ток зарядки слишком большой, что может привести к повреждению аккумулятора. Поэтому Аккумулятор следует использовать в начале. Потоковая зарядка, когда зарядка достигает определенного уровня, она автоматически переключается на постоянное напряжение зарядки.

Инструкции по уходу за изделием

(1) определите напряжение поплавка и ток заряда аккумулятора, который вам нужен; (если параметр литиевой батареи 3,7 в/2200 мАч, затем напряжение поплавка составляет 4,2 в, а максимальный ток заряда-1С, т. Е. 2200ма)

(2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует позиционер постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения; (Если зарядка литиевой батареи 3,7 в, отрегулируйте выходное напряжение до 4,2 в)

(3) Используйте мультиметр 10А ток файла для измерения выходного короткого замыкания тока (непосредственно Подключите два тестовых провода к выходному терминалу), и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достигал предварительно заданного значения тока зарядки;

(4) Ток зарядки лампы по умолчанию до 0,1 раз ток зарядки; (батарея постепенно уменьшается во время процесса зарядки, постепенно меняется от постоянного тока зарядки до постоянного напряжения зарядки, если ток зарядки установлен на 1А, то когда ток зарядки меньше 0.1A, Синий свет выключен, зеленый свет включен, и аккумулятор заряжен.

(5) подключите аккумулятор и зарядите его.

(Шаги 1, 2, 3 и 4: входной терминал подключен к источнику питания, и выходной терминал не подключен к батарее.)

3. Как мощный светодиодный модуль постоянного тока

(1) Определите рабочий ток и максимальное рабочее напряжение, на котором вам нужно управлять светодиодами;

(2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует позиционер постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный;

(3) Измерьте выходной ток короткого замыкания с мультиметром 10А, и отрегулируйте постоянный ток потенциометра, чтобы выходной ток достигал предварительно заданного светодиодный рабочий ток;

(4) Подключите светодиодный и протестируйте машину.

(Шаги 1, 2 и 3: вход подключен к источнику питания, и выход не подключен к светодиодный.)

Примечание: При использовании этого модуля более 3А, 35 Вт, пожалуйста, усилите тепло!
