Описание

Терморезистор PTC для защиты от перегрева

Электромеханическое оборудование, например, токарные станки, электрические нагревательные печи, шаровые грибные машины и другое оборудование, требующее непрерывной работы в производстве, являются относительно распространенными авариями, вызванными перегревом двигателя или сбой контроля температуры. Термисторы PTC, используемые для защиты от перегрева двигателя, могут эффективно предотвратить несчастные случаи.
Общий метод защиты от перегрева двигателя заключается в том, чтобы вклеить терморезистор PTC датчики температуры с небольшими положительными датчиками в обмотках статора двигателя. При нормальных условиях терморезистор PTC для защиты от перегрева двигателя находится в состоянии низкого сопротивления, что не влияет на нормальную работу двигателя. Когда двигатель перегревается из-за неисправности, термостойкость терморезистор PTC используется для защиты двигателя от перегрева прыжки, и реле в сочетании с терморезистор PTC теряет мощность и высвобождение, таким образом, двигатель перестанет работать и снова работает после устранения неисправности. Преимущество этого способа защиты заключается в непосредственном отслеживании изменения температуры внутри обмотки для защиты двигателя до того, как температура перегрева ломается через уровень изоляции двигателя. В то же время, из-за восстановления термистора TC, нет необходимости заменять его на новый, как резистор-предохранитель.

Обзор продукта

Краткое описание терморезистор PTC продуктов для защиты от перегрева
Терморезистор PTC с температурным контролем SCRBH использует характеристики, что значение сопротивления терморезистор PTC быстро поднимается над температурой Curie. Когда температура окружающей среды повышается аномально, схема защиты, оснащенная терморезистор ptc, включается или выключает цепь путем изменения значения сопротивления для достижения цели защиты компонентов.

Основные параметры SCRBH температурный контроль PTC термисто
Защита температуры точки TS
Номинальное сопротивление нулевой мощности R25
Значение сопротивления при температуре защиты (Rs, Min)
Защита температуры-15 Значение сопротивления (RS-15, макс)

1. SCRBH тип контроля температуры терморезистор PTC Серии продукции разделены на две формы: А-тип свинца, B-тип поверхностного монтажа
Две. Диапазон температуры защиты: 60 ° 130
3. Время быстрой реакции
4. Долгосрочная стабильность
5. Небольшой размер и удобная установка
6. Продукт не должен быть установлен снова после защиты от перегрева.

SCRBHC защиты электродвигателя терморезистор PTC

Область применения:

Этот продукт широко используется в местах, где требуется защита от перегрева. Установите продукт в оборудование, требующее защиты от перегрева. Сигнал сопротивления PTC передан к Протектору двигателя. Когда температура близка к уровню теплоизоляция, протектор двигателя отключает цепь для защиты.

Особенности:

Изготовлен из сверхмалого терморезистор ptc, имеет преимущества небольшого объема, долгой жизни, хорошей стабильности и высокой чувствительности. Технический индекс достигает уровня того же вида продукции в мире.

Применение

Можно использовать отдельно или в серии для контроля температуры различных точек в одной цепи.

Технические данные

Диапазон контроля температуры Tk60 ~ Tk180. Контроль температуры Tk устанавливает спецификацию с интервалами 5.От одного до шесть ядерМожет быть произведен в соответствии с требованиями пользователя. Серия SCRBHC принимает немецкий ключ DIN 44080, DIN 44081 и DIN 44082 стандартов.

Название:

Стандартный длина кабеля DS: 520 200 200 520 DK 520 520 520 (мм)

Общая модель:

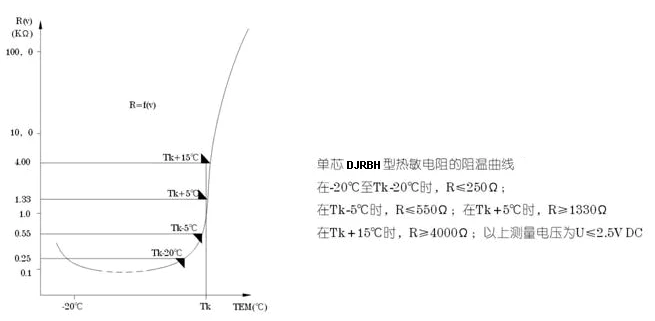

Терморезистор PTC имеет характеристика положительного температурного коэффициента сопротивления. Когда температура достигает своей куровой точки, начинается фазовый переход полупроводниковой керамики, и значение сопротивления быстро увеличивается с увеличением температуры, особенно рядом с контрольной температурой Tk, который воспроизводит цель цепи управления.Принцип работы

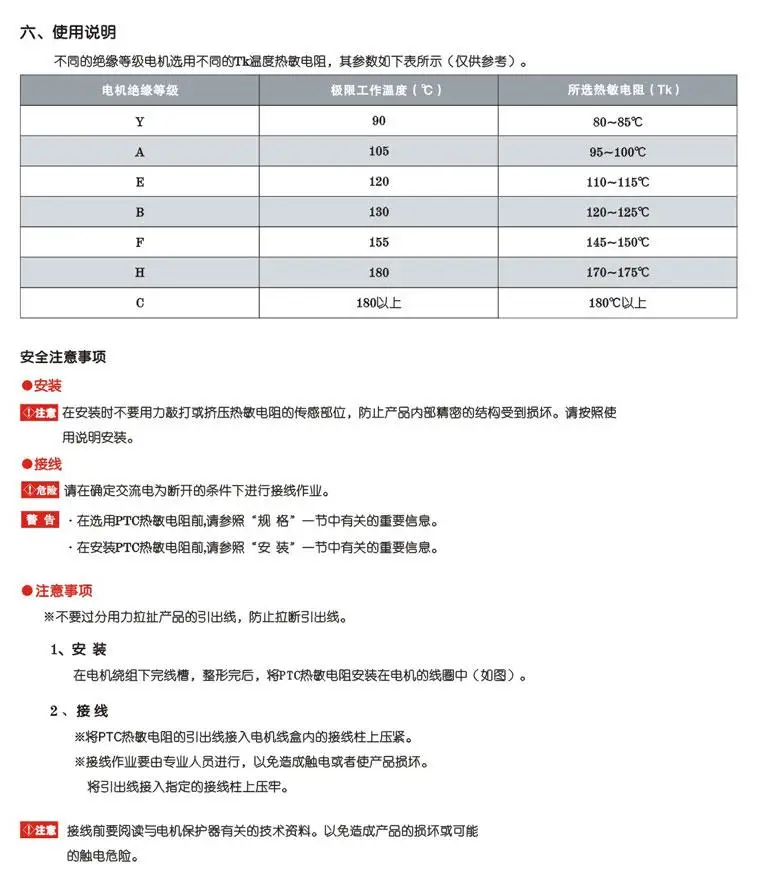

Рекомендуется выбирать термисторные датчики в соответствии со следующей таблицей (только для справки)

Контролируйте свинцовый пигмент, соответствующий температуре

Установка инструкции
Зафиксируйте датчик в месте, где должна быть обнаружена температура (обычно устанавливается в обмотке). Во время установки Не стучите и не сжимайте чип датчика. Не позволяйте свинцу нести тяговую силу. Свинец соединен в распределительной коробке двигателя. Только когда он используется в сочетании с протектором двигателя, можно контролировать перегрев двигателя.
Каждый чип трехжильного датчика устанавливается в подходящем положении трехфазной обмотки, и в каждом фазовом обмотке устанавливается одно ядро.
