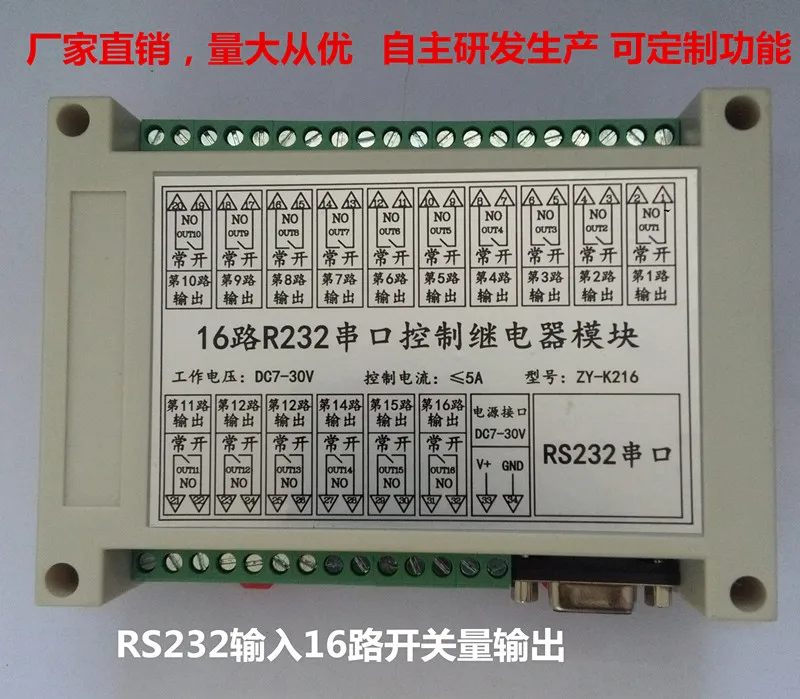

Zy-k216 переключатель управления последовательным портом RS232 управление s 16 способ релейный модуль промышленный переключатель управления с изоляцией (от 2030 руб.)

Описание

Прямые продажи для производителей, все продукты разработаны нами, могут быть изменены, Кастомизация функции, или переработка производства, клиенты могут связаться с нами.

Скачать все материалы: Код извлечения https://pan.baidu.com/s/1RDoBOiM2u8r-RIqx-6pt7A: 8hu1

Функция Описание

RS232 релейный модуль управления, может пройти rs232последовательный порт управления с переключателем модуля, отправив команду данных 。 вы можете управлять одним или несколькими способами, чтобы открыть с помощью одной команды, закрыть, принять обратный, время открыть, время выключить, статус запроса и другие функции.

Zy-k216 переключатель управления последовательным портом RS232 управление s 16 способ релейный модуль промышленный переключатель управления с изоляцией

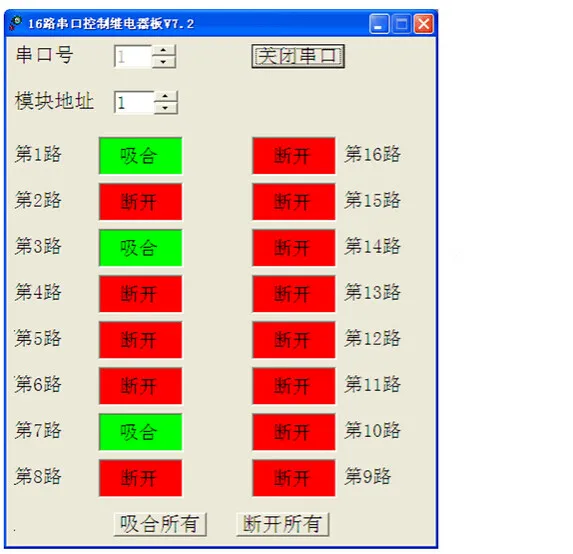

Может управляться компьютерным программным обеспечением 16road switch, бесплатное программное обеспечение управления

Время работы

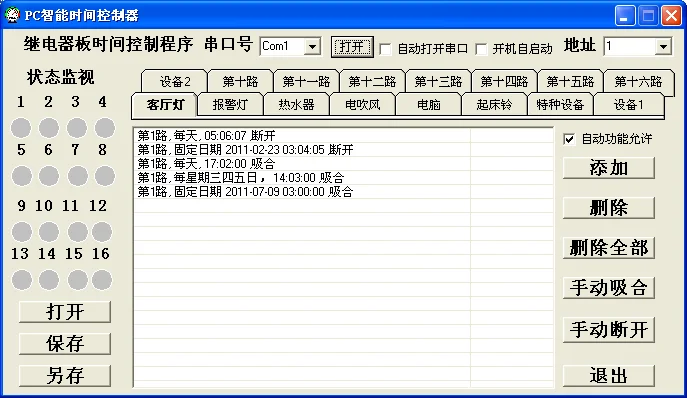

RS232 релейный модуль управления, компьютер может использоваться через последовательный порт (нет последовательного порта, доступный USB Последовательный порт) подключите контроллер управления для управления оборудованием, интерфейс принимает выход переключателя, с нормально открытыми и нормально закрытыми точками, управление таймингом можно установить через Программное обеспечение контроля времени, какое время можно установить для разделения, какое время он закрывает, каждый день или по дню недели, вы также можете фиксировать дату и время, будильник работает аналогично смартфону,Программное обеспечение может свободно устанавливать имя каждого пути, информация о времени, отобранная пользователем, может быть обработана в виде файлов., удобный для пользователя.Будьте осторожны: регулярное использование этого продукта, информация о времени храниться в компьютере, и компьютер отправляет соответствующую команду переключателя Во время синхронизации., переключатель управления, поэтому важно поддерживать эту связь с компьютером в любое время. таким образом, это онлайн, если вы хотите использовать автономный компьютер, пожалуйста, купите Автономную версию

Http://item.taobao.com/item.htm?spm=686.1000925.0.0.7c5JoZ&id=43700316658

Чрезвычайно мощный протокол передачи данных

1. Откройте путь.

2. Закрыть дорогу.

3. Состояние запроса.

4. Управление командой, одна команда контролирует открытие и закрытие всех реле.

5. Групповое открытие, контроль отключения некоторых реле.

6. Групповое всасывание и, контроль суммы нескольких реле.

7. Групповая инверсия, контроль обратного состояния некоторых реле.

8. Переверните реле.

9. Контроль, как долго реле поглощает и автоматически отключается, длина времени определяется командой, отправленной 。 time frame1ms ~ 65535 s (1 Миллисекунда до 18 часов) 。

10. Контроль, как долго реле отключено, а затем автоматически поглощается, длина времени определяется командой, отправленной 。 time frame1ms ~ 65535 s (1 Миллисекунда до 18 часов) 。

11. Все вышесказанное может иметь команду для ответа на данные и команду не отвечать на данные.

Характеристики продукта

1. Все выходные клеммы являются фотоэлектрическими изолированными, устраняет помехи.

2. Тип изоляции DC-DC модуль питания, аналоговый источник питания и цифровой источник питания полностью изолированы для устранения помех.

3. Широкий рабочий rangeDC7-30VCan напряжения работает нормально.

4. Все выходы имеют Световые индикаторы, статус выходного переключателя ясен с первого взгляда.

5. Продукт имеет корпус, безопасность использования, Стандартные промышленные Направляющие легко установить.

6. Плата taken.2индивидуальный чип защиты, эффективно предотвращает электростатический сбой, защищает стабильность связи, исключая стоимость, только для стабильности.

Параметр модуля

Размер модуля:90*145 мм

Напряжение питания:7-30 в

Мощность Потребляемый ток:2А

Рейтинг контактов: ≤AC220V5A, ≤DC30V5A

Выходная индикация: 16 Выход s реле are16 выходные индикаторы, смотрите текущее состояние реле в любое время

Протокол передачи данных:Применение232Протокол связи, Baud rate9600, 8 бит данных, один стоп-бит, нет бит четности. Каждая рамка данных содержит8Байт. Двусторонняя передача данных, данные содержат байты контрольной суммы, если контрольная сумма данных неправильная, данные будут сброшены, чтобы полностью избежать неправильной работы, вызванной помехами, гарантируйтеСтабильная 。

Описание кадра данных от компьютера к релейной плате:

Заголовок данных:0x55(С логотипом)

Адрес:0x01(Одна плата реле по умолчанию1)

Управление типа:0x00(Запрос состояния тока реле)0x01 (напишите новое значение)

Данные (четыре байта)

ПроверкаОдин байт сумму в клетку0x56

Описание рамки данных от платы реле к компьютеру:

Заголовок данных:0x22(С логотипом)

Адрес:0x01(Одиночное реле по умолчанию1)

Управление типа:От компьютераУправление типаСоглашения

Данные (четыре байта)

ПроверкаПроверка суммы одного байта (для предотвращения ошибок данных)

Команды всасывания и реле:

55 01 12 00 00 00 01 69 всасывание first1Road реле, другие реле остаются в их первоначальном состоянии.

55 01 12 00 00 00 02 6A всасывающее реле first2Road, другие реле остаются в их первоначальном состоянии.

55 01 12 00 00 00 03 6B всасывание first3Road реле, другие реле остаются в их первоначальном состоянии 。

55 01 12 00 00 00 04 6C всасывающее реле first4Road, другие реле остаются в их первоначальном состоянии.

55 01 12 00 00 00 05 6D всасывание first5Road реле, другие реле остаются в их первоначальном состоянии 。

55 01 12 00 00 00 06 6E всасывание first6Road реле, другие реле остаются в их первоначальном состоянии 。

55 01 12 00 00 00 07 6F всасывание first7Road реле, другие реле остаются в их первоначальном состоянии 。

55 01 12 00 00 00 08 70 всасывающее реле first8Road, другие реле остаются в их первоначальном состоянии.

55 01 12 00 00 00 09 71 всасывание first9Road реле, другие реле остаются в их первоначальном состоянии.

55 01 12 00 00 00 0A 72 всасывания first10Road реле, другие реле остаются в их первоначальном состоянии.

55 01 12 00 00 00 0B 73 всасывание first11Road реле, другие реле остаются в их первоначальном состоянии 。

55 01 12 00 00 00 0C 74 всасывания first12Road реле, другие реле остаются в их первоначальном состоянии 。

55 01 12 00 00 00 0D 75 всасывание first13Road реле, другие реле остаются в их первоначальном состоянии 。

55 01 12 00 00 00 0E 76 всасывание first14Road реле, другие реле остаются в их первоначальном состоянии 。

55 01 12 00 00 00 0F 77 всасывание first15Road реле, другие реле остаются в их первоначальном состоянии 。

55 01 12 00 00 00 10 78 всасывание first16Road реле, другие реле остаются в их первоначальном состоянии.

Реле отключения команда:

55 01 11 00 00 00 01 68 разъединение 1 дорожное реле, другие реле остаются в их первоначальном состоянии.

55 01 11 00 00 00 02 69 разъединение 2road реле, другие реле остаются в их первоначальном состоянии.

55 01 11 00 00 00 03 6A разъединение 3road реле, другие реле остаются в их первоначальном состоянии.

55 01 11 00 00 00 04 6B разъединение 4road реле, другие реле остаются в их первоначальном состоянии.

55 01 11 00 00 00 05 6C разъединитель 5road реле, другие реле остаются в их первоначальном состоянии.

55 01 11 00 00 00 06 6D разъединение 6road реле, другие реле остаются в их первоначальном состоянии 。

55 01 11 00 00 00 07 6E разъединение 7road реле, другие реле остаются в их первоначальном состоянии.

55 01 11 00 00 00 08 6F разъединение 8road реле, другие реле остаются в их первоначальном состоянии.

55 01 11 00 00 00 09 70 разъединение 9 дорожное реле, другие реле остаются в их первоначальном состоянии.

55 01 11 00 00 00 0A 71 разъединение 10road реле, другие реле остаются в их первоначальном состоянии.

55 01 11 00 00 00 0B 72 разъединения 11road реле, другие реле остаются в их первоначальном состоянии.

55 01 11 00 00 00 0C 73 разъединения 12road реле, другие реле остаются в их первоначальном состоянии 。

55 01 11 00 00 00 0D 74 разъединения 13road реле, другие реле остаются в их первоначальном состоянии.

55 01 11 00 00 00 0E 75 разъединение 14road реле, другие реле остаются в их первоначальном состоянии.

55 01 11 00 00 00 0F 76 разъединение 15road реле, другие реле остаются в их первоначальном состоянии.

55 01 11 00 00 00 10 77 разъединение 16road реле, другие реле остаются в их первоначальном состоянии.

Отгрузочная ведомость:

1. Один модуль переключателя управления.Обратите внимание, что источник питания и кабель последовательного порта не включены.

2. Копия соответствующей информации. (включая контрольное программное обеспечение, VBsource код, протокол связи) информация, отправка по электронной почте, покупка друзья, оставьте письмо.

Соответствие (отдельная покупка):

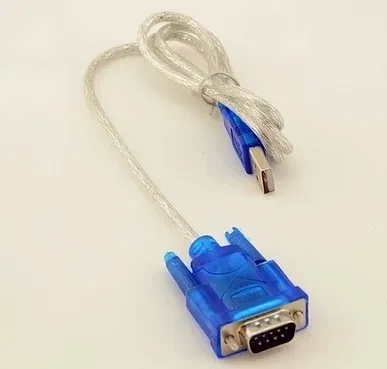

Поддерживает последовательный порт
