3d принтер части TMC5160TA-V1.0 Боб высокой мощности шаговый двигатель драйвер TMC5160 StepStick супер тихий с StealthChop/SpreadCycle (от 872 руб.)

Описание

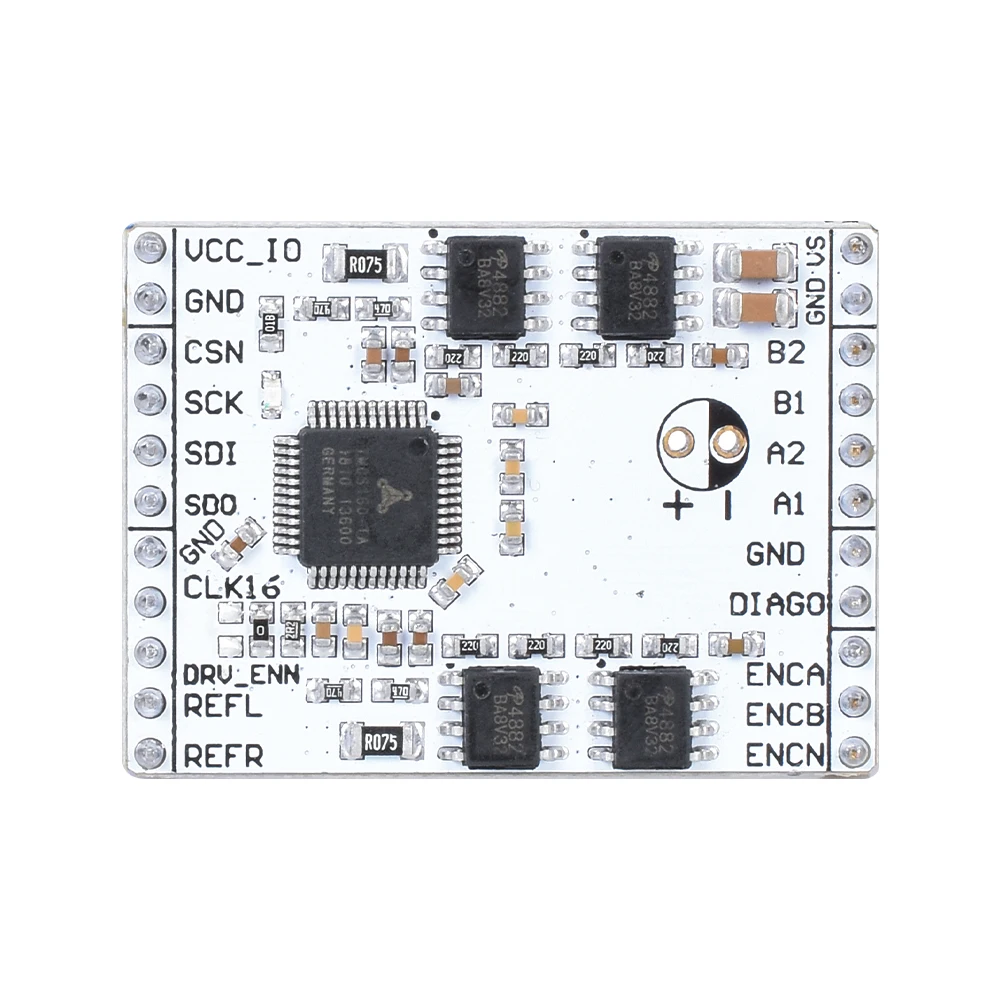

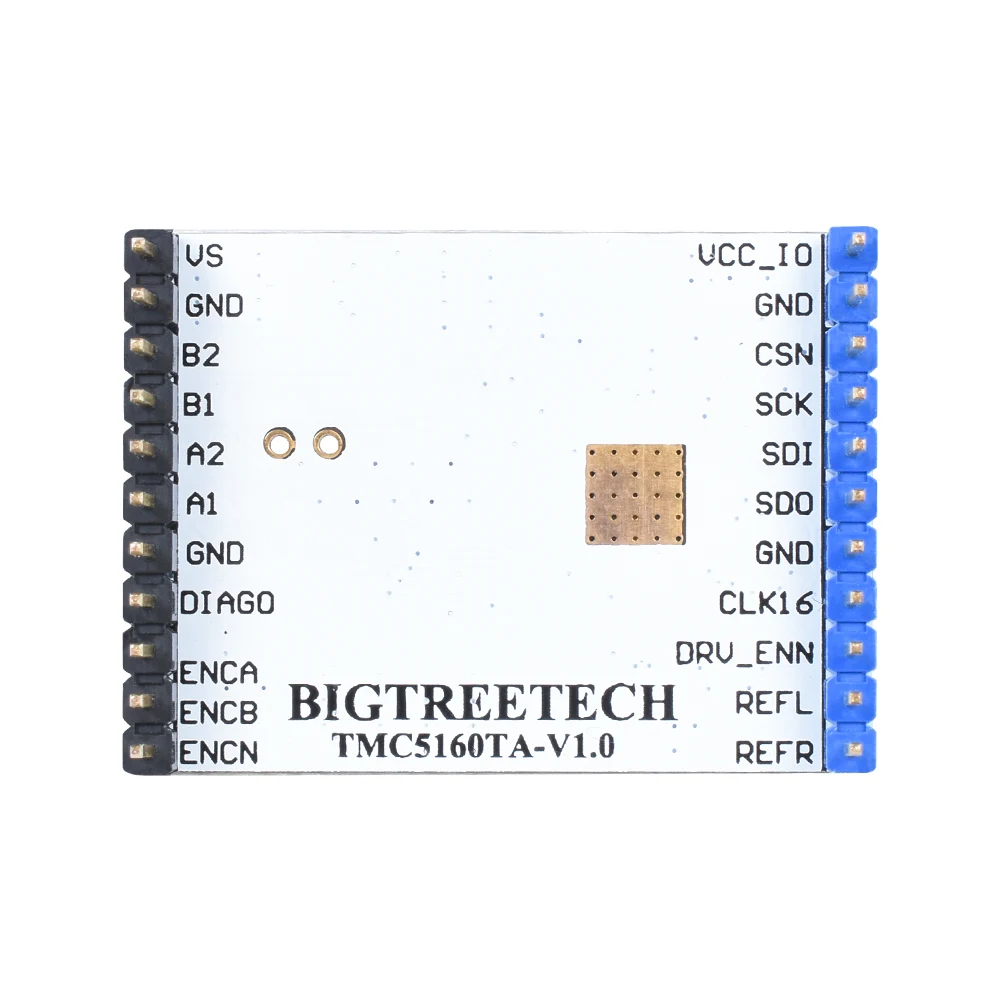

3d принтер части TMC5160TA-V1.0 Боб высокой мощности шаговый двигатель драйвер TMC5160 StepStick супер тихий с StealthChop/SpreadCycle

Особенности и дополнительные средства:

• TMC5160-TA шаговый регулятор

• Напряжение питания 9-36 в (ограничено мосфетами)

• I phase, RMS до 2,8 A

• Настройка и управление через SPI

• Режим S/D выбирается с помощью пайки

• Использовать с опциональным lowESR ELCO, ca. 150 мкФ

• Ширина доски 1,5 дюйма, высота доски 1,1 дюйма

• 2x11 штырьковых 0,1 "строк для штырьков/разъемов

Введение:

TMC5160 высокомощный шаговый привод управления IC, супер тихий, анти-джиттер, не теряйте шаг

TMC5160 высокомощный чип управления шаговым двигателем, MOS трубка, с бесшумным приводом StealthChop, анти-дрожание SpreadCycle, блокировка обнаружения StallGuard2, динамометрическая Регулировка DcStep, текущая динамическая Регулировка CoolStep? Генератор рампы, генератор рампы и т. Д.

TMC5160 интеллектуальная ИС управления/привода, делает производительность шагового двигателя более мощной

TMC5160 расширяет функции мосфетов серии чипов TMC2100, TMC2130 и TMC5130 до шагового двигателя с более высоким током.

Этот новый одноосевой драйвер управления шаговым двигателем IC с последовательным интерфейсом связи может быть внешне расширен MOSFETs, каждая катушка мотора тока до 20А, максимальное напряжение 60 В постоянного тока

Он очень прост в использовании, просто нужно место назначения. Вся логика шагового двигателя работает внутри TMC5160-при движении NEMA17 до NEMA34 и более крупных двигателей, не требуется программное обеспечение, используется только аппаратное обеспечение. Подключенный к микроконтроллеру хоста через промышленный стандарт SPI или интерфейс шаг/направление, TMC5160 производит все вычисления положения и скорости движения. TMC5160 также поддерживает ввод энкодера ABN.
