BIGTREETECH TMC5160TA-V1.0 Драйвер шагового двигателя Супер Бесшумный TMC5160-BOB высокой мощности бесшумный Ультра для 3d принтера доска МКС панель

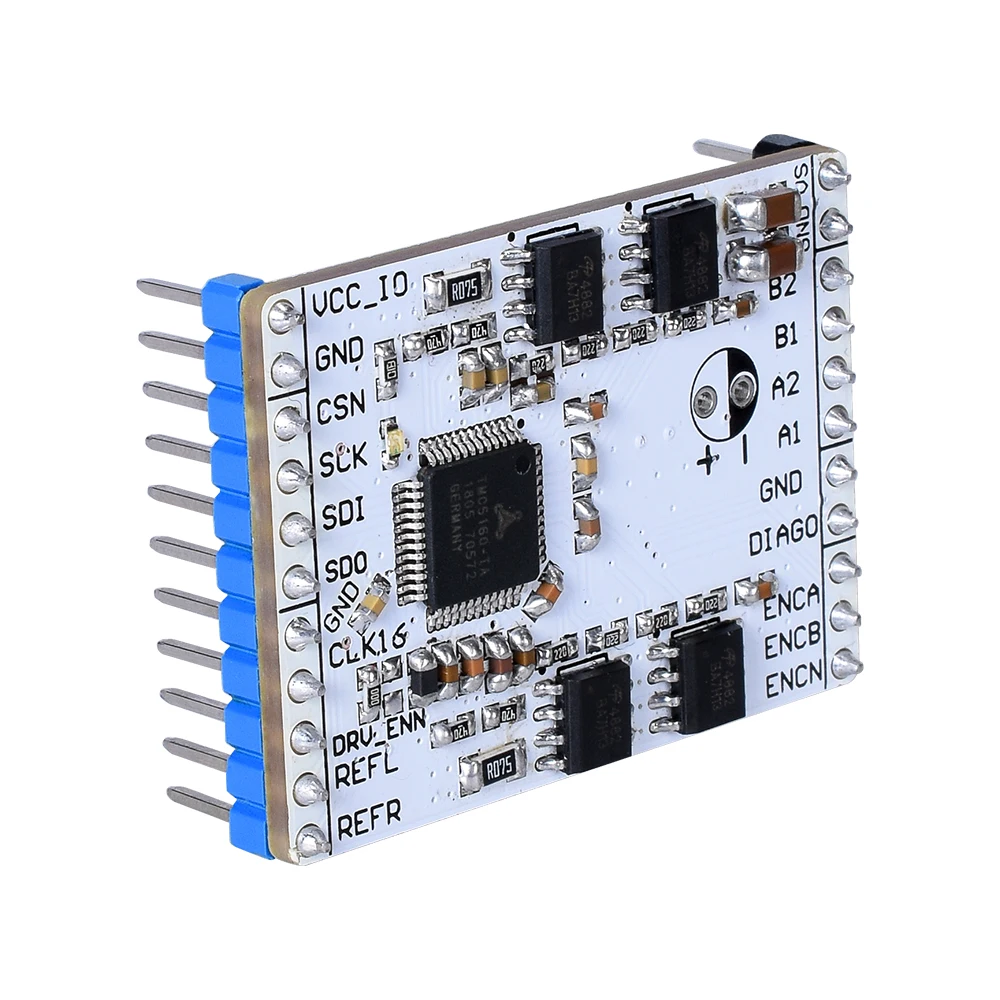

BIGTREETECH TMC5160TA-V1.0

Введение

TMC5160 высокомощный шаговый привод управления IC, супер тихий, анти-джиттер, не теряйте шаг.

TMC5160 высокомощный чип управления шаговым двигателем, MOS трубка, с бесшумным приводом StealthChop, анти-дрожание SpreadCycle, блокировка обнаружения StallGuard2, динамометрическая Регулировка DcStep, текущая динамическая Регулировка CoolStep? Генератор рампы, генератор рампы и т. Д.

TMC5160 управление/привод интеллектуального IC, делает производительность шагового двигателя более мощной.

TMC5160 расширяет функции мосфетов серии чипов TMC2100, TMC2130 и TMC5130 до шагового двигателя с более высоким током.

Этот новый одноосевой драйвер управления шагового двигателя IC с последовательным интерфейсом связи может быть внешне расширен MOSFETs, каждая катушка мотора тока до 20А, максимальное напряжение 60 В постоянного тока.

Он очень прост в использовании, просто нужно место назначения. Вся логика шагового двигателя работает внутри TMC5160-при движении NEMA17 до NEMA34 и более крупных двигателей, не требуется программное обеспечение, используется только аппаратное обеспечение. Подключенный к микроконтроллеру хоста через промышленный стандарт SPI или интерфейс шаг/направление, TMC5160 производит все вычисления положения и скорости движения. TMC5160 также поддерживает ввод энкодера ABN.

Особенности и дополнительные средства:

1. TMC5160-TA шаговый контроллер.

2. Напряжение питания 9-36 в (ограничено мосфетами).

3. I фаза, RMS до 2.8A.

4. Настройка и контроль через SPI.

5. Выбор режима S/D с помощью варианта припоя.

6. Использовать с опционными lowESR ELCO, ca. 150 мкФ.

7. Ширина доски 1,5 ", высота доски 1,1".

8,2x11 pin 0,1 "Заголовок строк для контактов/разъемов.

Выбор режима

1. Пайка R2/не R1 = Внутренняя рампы генератор для активного отдыха с Trinamic для 6-точечный-пандус (по умолчанию режим)

2. Пайка R1/not R2 = интерфейс шаг/направление активный для использования с внешним контроллером движения (шаг =

REFL, DIR = REFR)

1 шт. TMC5160TA-V1.0 драйвер
