Описание
Введение

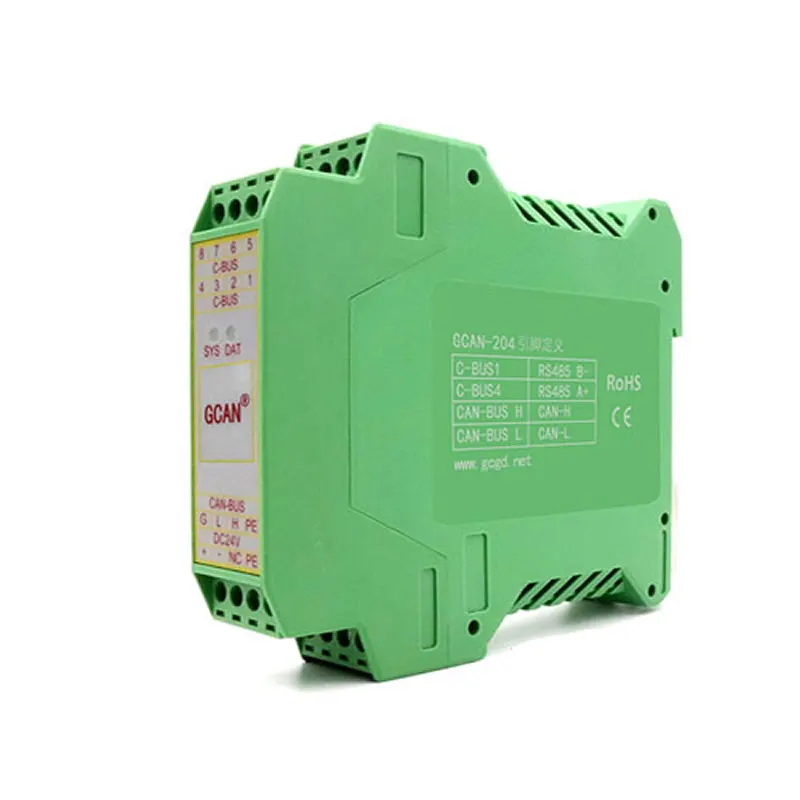

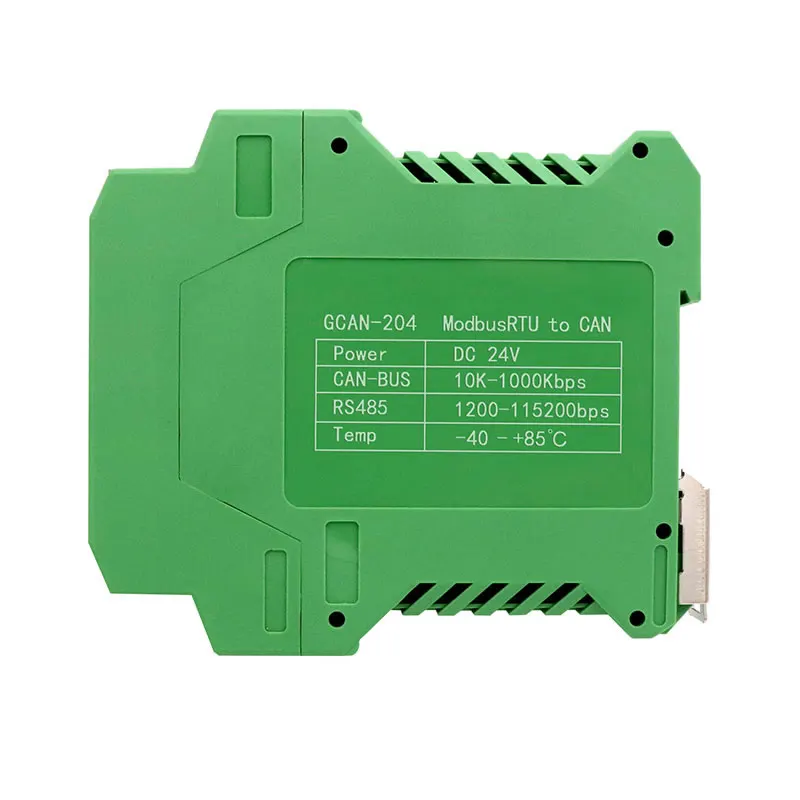

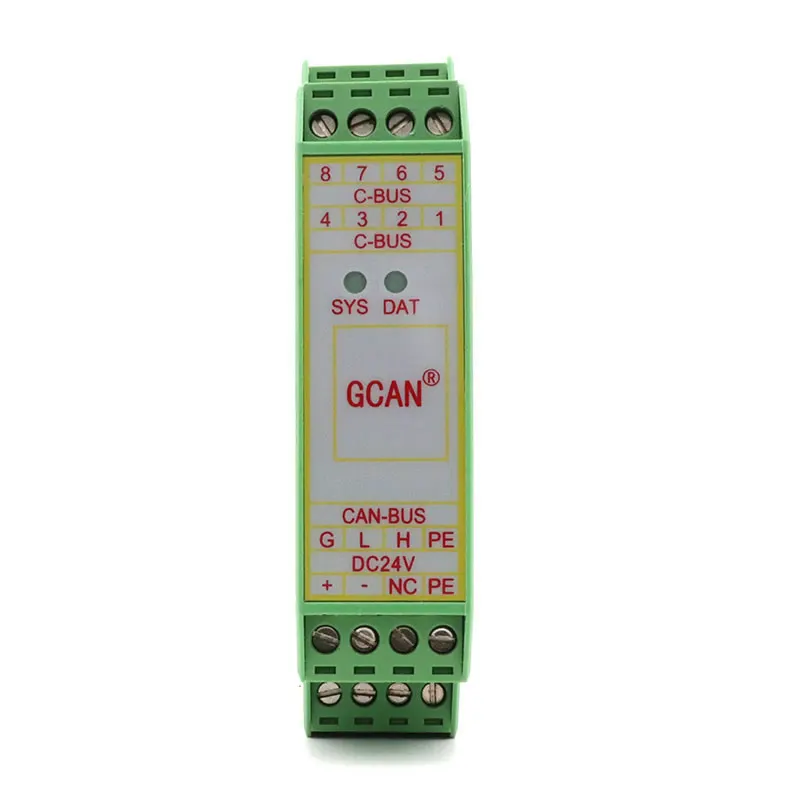

Модуль GCAN-204-это преобразователь CAN-Bus, используемый для последовательного подключения и подключения CAN-Bus. Это промышленный преобразователь CAN-Bus, функция которого заключается в использовании двунаправленного преобразования междуCAN-BusИ серийный шинаModbus rtu протокол.
Особенности
Поддержка CAN2.0A и CAN2.0B, соответствует ISO/DIS11898
Код функции поддержки рабочей станции Modbus: 03 H, 04 H, 06 H, 16 H
Параметры

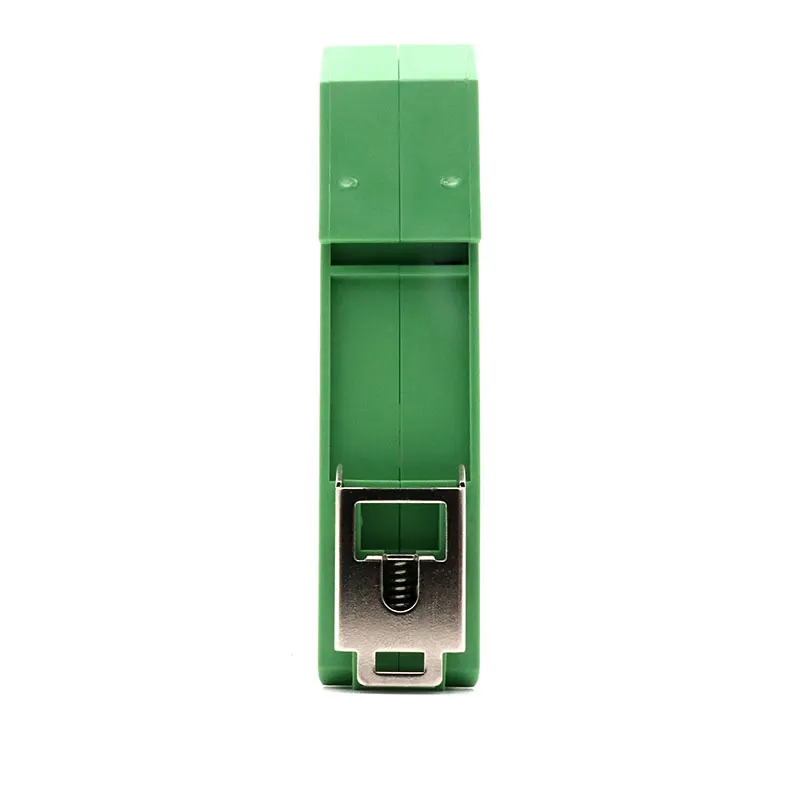

Установка: DIN rail Скорость передачи данных CAN-Bus: 5 кбит/с ~ 1 Мбит/с Скорость передачи данных: 600bps ~ 115200bps Электроизоляция: DC1500V Максимальный поток данных: 400 FPS Напряжение: 9 ~ 30 В DC источник питания (DC24V) • Сила тока: 20mA Рабочая температура:-40 ℃ ~ 85 ℃ Размер: 113*100*21 ммКонфигурация
Ниже приведены сведения о параметрах конфигурации при получении/передаче данных.
COB-ID: исходное положение регистратора Modbus соответствует идентификатору кадра CAN
Формат рамки: Установите формат рамки (Стандартный/расширенный)
Тип рамки: Установите тип рамки (Data/RTR)
Адрес Modbus: Идентификатор кадра может соответствовать первоначальной позиции регистратора Modbus
Длина: может составлять длину данных, максимальное значение 8
COB-ID: исходное положение регистратора Modbus соответствует идентификатору кадра CAN
Формат рамки: Установите формат рамки (Стандартный/расширенный)
Тип рамки: Установите тип рамки (Data/RTR)
Адрес Modbus: Идентификатор кадра может соответствовать первоначальной позиции регистратора Modbus
Длина: может составлять длину данных, максимальное значение-8
Упаковочный лист
GCAN-204
Сетевой кабель * 1
Dupont провод * 4
Отвертка * 1
Сопротивление * 2
CD-плеер
Характеристики
- Тип двигателя
- Шаговый электродвигатель
- Питание
- DC
- Номер модели
- GCAN-204
